結構承載依需求設計
依單板重量、橫樑跨距、層數與整體架高選擇立柱及橫樑規格，並配置必要的安全插銷與防撞保護。
Heavy Duty Pallet Racking
重量型物料架
依棧板尺寸、單板荷重、貨物高度、巷道與搬運設備條件客製規劃，讓各棧板儲位能直接存取，兼顧高承載、作業安全、空間利用與後續擴充需求。
重量型物料架可依廠房淨高、柱位與作業通道規劃成列儲位。
Product Overview
重量型物料架的高承載與直接存取設計
重量型物料架（Heavy Duty Pallet Racking）是以立柱與橫樑承載棧板貨物的模組化倉儲系統。它能將原本散落於地面的貨物轉為垂直儲位，讓倉庫更容易盤點、補貨與依貨位管理。
標準選擇式重量型料架可讓每個棧板儲位由巷道直接存取。單深度重量型貨架在國際上也稱為 Selective Pallet Racking；實際層高、跨距、荷重與通道寬度，仍須依貨物、棧板、堆高機及現場條件設計。
常見每層荷重
約 1,000–3,000 kg
依跨距、構件與現場條件計算
存取方式
各棧板直接存取
標準選擇式單深度配置
基礎價格參考
約 NT$3,500–6,000／層
基礎尺寸與料架本體估算
荷重與價格為常見評估範圍，不是固定規格或正式報價；運輸、安裝、地坪、消防及安全配件需另依專案確認。
Selection Guide
重量型料架適合哪些倉儲條件？
重量型物料架重視棧板的直接存取與配置彈性；若目標是極致密度、長料儲存或大量人工揀選，應先比較其他系統。
適合採用的情況
- 貨物已棧板化，且不同品項需要分別盤點與存取。
- 單板貨物較重，需要堆高機或自動搬運設備作業。
- 倉庫有足夠淨高，希望把地面堆放轉為垂直儲位。
- 庫存品項多、週轉頻率不同，需要彈性調整層距。
- 未來可能擴充儲位、調整貨位或整合 AGV、無人堆高機與 AS/RS。
應先比較其他方案的情況
- 少量品項但每個品項棧板數極多，且希望提高儲存密度時，可比較駛入式或穿梭式系統。
- 貨物為鋼材、管材、木料等長尺寸物件時，懸臂式物料架通常更合適。
- 主要由人員揀取紙箱、零件或散件，且單層荷重較低時，可比較中量型或免螺絲物料架。
- 要求先進先出、批次與效期管理時，可評估重型流利式物料架。
- 巷道極窄或地坪與消防條件受限時，需先完成設備與建築條件評估。
Key Features
重量型貨架的核心特色
以棧板直接存取為核心，兼顧承載、調整彈性與後續擴充。
層距與儲位彈性調整
立柱孔位讓橫樑高度可依貨物與棧板高度調整，庫存結構改變時能重新配置。
支援多種搬運設備
可配合一般堆高機、前移式堆高機、無人堆高機、AGV 或 AS/RS 規劃，但須同步確認通道與定位條件。
模組化擴充與複合應用
可依現場延伸排數與儲位，也能搭配網層板、跨樑、安全護欄及其他倉儲系統形成複合配置。
Specifications
產品規格與組成架構

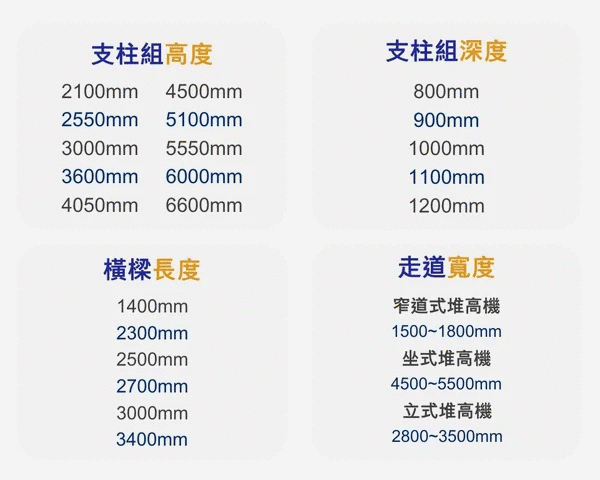

下列資料作為前期評估基準，正式荷重、尺寸與配置仍須依現場及結構計算確認。
| 規格項目 | 參考範圍或說明 |
|---|---|
| 常見每層荷重 | 約 1,000–3,000 kg／層 依橫樑跨距、立柱規格、層數與貨物重心設計。 |
| 尺寸與層高 | 依棧板、貨物與廠房客製 需確認棧板長寬、含貨高度、樑下淨高及消防設備。 |
| 存取形式 | 單深度選擇式直接存取 每個棧板儲位可由巷道直接存取，適合多品項管理。 |
| 層面配置 | 棧板直放、橫放、跨樑、鋼板或鍍鋅網 層面形式需依棧板結構、散件風險及消防需求選擇。 |
| 基礎價格參考 | 約 NT$3,500–6,000／層 以基礎尺寸料架本體估算，不含運輸、安裝與專案配件。 |
| 自動化整合 | 可配合 AGV、無人堆高機與 AS/RS 需同步設計定位精度、通道、護欄、控制與安全條件。 |

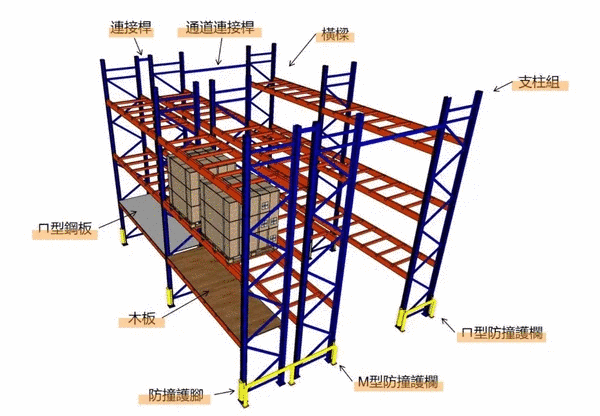

立柱框 Upright Frame
由立柱、橫斜補與底板構成主要垂直承載骨架，規格需依總架高、層數及荷重選定。
橫樑 Beam
承托棧板或層面配件，掛片與安全插銷可降低堆高機誤頂造成橫樑脫落的風險。
層面與支撐配件
可依貨物使用跨樑、井字樑、鋼板、木板或鍍鋅網，補足棧板與散件的支撐需求。
連接與防撞配件
包含排間連接桿、分壓底板、柱護腳、防撞護柱及護欄，用於提升穩定與作業區防護。
Applications
適用產業與作業場景
適合棧板化、重型貨物與多品項直接存取的倉儲環境，並可依溫度、設備及作業流程調整材料與配件。
物流中心與 3PL
支援多客戶、多品項與高頻率進出貨，方便依棧板儲位管理庫存。
製造與零件備料
存放原料、半成品、模組與重型零件，配合生產批次及補料節奏。
食品與冷鏈倉儲
依低溫、結露、清潔與消防條件選擇材料、表面處理與層面配置。
電子與半導體
針對高價貨物、定位精度與自動搬運需求，整合結構計算及安全防護。
五金與機械批發
因應重量差異大的庫存，依棧板、箱件與散件需求搭配層面配件。
連鎖批發與門市後倉
整合暫存、補貨、樓層與多溫層區域，建立清楚的收貨及出貨動線。
-
01
現場量測廠房空間
由必拓量測長、寬、樑下淨高、柱位、門窗、消防管線與地坪高低差。
-
02
確認棧板與貨物條件
現場確認棧板長寬高、單板總重、貨物外凸、重心及最大堆疊高度。
-
03
盤點儲位與作業流程
與現場人員確認目前及未來儲位、SKU、進出貨頻率、批次與效期管理方式。
-
04
核對搬運設備與通道
核對堆高機型號、提升高度、迴轉半徑，以及預計整合的 AGV 或自動設備。
-
05
檢視安全與特殊環境
由必拓檢視冷凍、潮濕、潔淨、耐震、防撞、灑水及其他廠務或法規條件。
Case Studies
重量型物料架導入案例
以必拓既有工程實績為基礎，呈現可核對的儲位、容量與自動化整合成果。
半導體製造業
客製重量型貨架 × 無人堆高機整合
- 需求
- 高價值貨物對儲位結構、設備定位與作業穩定性要求高，貨架還需配合無人堆高機的感測與導引條件。
- 規劃
- 依自動搬運設備與儲位條件設計客製重量型貨架，進行結構計算與技師簽證，並統整定位、防晃與後續擴充需求。
- 成果
- 完成無人堆高機導入所需的儲位、定位與結構配置，保留未來模組化調整空間。
多品項冷凍與冷藏倉
多 SKU 冷凍冷藏倉重量型直接存取
- 需求
- 品項、批次與出貨頻率分散，需要快速切換不同棧板，過深的共用巷道反而可能增加移位與等待。
- 規劃
- 以重量型物料架建立直接存取儲位，依貨物分類與周轉速度安排位置。
- 成果
- 每一棧板位置皆面向作業通道，便於依品項、批次與效期分區管理。
半導體產業
半導體廠重量型物料架與防震滑門
- 需求
- 高價材料需要穩定存放，除了棧板儲位，也必須降低物品在震動或日常操作中滑落的風險。
- 規劃
- 依物料與現場尺寸配置重量型貨架，並在存取面加入可操作的防震滑門。
- 成果
- 完成符合廠內使用方式的客製儲位，讓安全設計成為日常存取流程的一部分。
案例成果依必拓既有工程實績內容整理；百分比為單一專案紀錄，不代表所有專案，實際配置與成果仍會因廠房、貨物、設備及作業條件而異。
FAQ
重量型料架常見問題
先整理採購、廠務與倉儲人員在規劃前最常確認的問題。
重量型物料架每層可以承載多少重量？
常見每層荷重約為 1,000 至 3,000 kg，但不是所有尺寸都能套用同一荷重。實際承載能力會受到橫樑跨距、立柱規格、層數、總架高、貨物重心與地坪條件影響，必須依專案設計確認。
每層約 NT$3,500 至 6,000 的價格包含施工嗎？
此區間僅作為基礎尺寸與料架本體的前期估算，不包含運輸、安裝、地坪調整、防撞護欄、網層板、消防配合或其他客製配件。正式價格需完成丈量與配置後報價。
重量型貨架現場規劃評估會確認哪些條件？
必拓會到場確認廠房長寬高、柱位、棧板尺寸、單板總重、貨物含棧板高度、預計儲位、SKU 與週轉方式，以及堆高機型號與提升高度，再依實際條件評估儲位及通道配置。
重量型料架需要預留多寬的堆高機通道？
通道寬度沒有單一標準答案，需依堆高機轉彎半徑、車身長度、棧板深度、取貨方向與安全間距計算。規劃時應以實際設備型號資料為準，不能只套用一般參考值。
冷凍庫可以安裝重量型物料架嗎？
可以，但需同時評估低溫材料特性、表面處理、結露、地坪、消防與施工環境。冷凍庫建置及營運成本高，通常更需要精準計算儲位密度與通道配置。
重量型物料架可以搭配 AGV、無人堆高機或 AS/RS 嗎？
可以。必拓可依自動設備的定位方式、通道寬度、取放精度、貨物尺寸、控制流程與安全需求整合規劃；既有貨架若要改成自動化使用，也應先重新確認結構與設備相容性。
導入重量型貨架後，儲位量可以增加多少？
與地面堆放相比，完整利用垂直空間的特定規劃條件下，儲位量最高可達原配置約 3 倍。實際改善幅度仍取決於廠房淨高、柱位、消防、棧板尺寸、通道寬度及原有堆放方式。
