無前柱連續存取面
貨物可橫跨多組懸臂存放，不受正面立柱分隔，便於長料從正面平移或由上方吊取。
Cantilever Racking
懸臂式物料架
針對鋼管、型材、木料、板材與長軸等超出一般棧板尺寸的物料，以無前柱開放式結構提供連續存取面，並依貨物長度、重量、撓度、支撐點與搬運設備客製規劃。
雙面懸臂式物料架可由中央通道兩側存取，適合廠房中央成排配置。
Product Overview
懸臂式物料架讓長型物料從正面直接存取
懸臂式物料架（Cantilever Racking）由直立柱、底座與向外延伸的懸臂托架組成，正面沒有一般棧板貨架的框架立柱阻隔。長管、型鋼、鋁擠型、木板或不規則長件可橫跨多組懸臂存放，並從正面或上方進行搬運。
系統可依空間配置為靠牆單面式或中央雙面式，懸臂高度亦可配合物料直徑與堆疊厚度調整。設計時不能只看單臂承載，還須依貨物全長、重量分布、允許撓度與支撐點數量，確認立柱間距、底座、背拉及整體抗傾覆條件。
主要儲存物料
長料與不規則件
適合管材、型材、板材、長軸及超出棧板尺寸的貨物
正面結構
開放式無前柱
可由堆高機、側叉車、多向車或天車依現場條件存取
配置形式
單面式／雙面式
靠牆或中央成排配置，須配合搬運方向與通道規劃
基礎價格參考
約 NT$30,000–45,000／座
高強度重型規格參考，依高度、懸臂數量與配置估算
荷重與價格為常見評估範圍，不是固定規格或正式報價；運輸、安裝、地坪、消防及安全配件需另依專案確認。
Selection Guide
懸臂式物料架適合哪些物料與作業？
懸臂架的核心不是單純存放重物，而是為超長、板狀或不規則物料提供無前柱阻隔的連續承托與存取空間。
適合採用的情況
- 鋼管、型鋼、鋁擠型、木料、板材或長軸等超出一般棧板尺寸的物料
- 需要從正面平移叉取，或由上方使用天車、吊具存取的作業
- 同類長料需要依規格、長度或批次分層分類，避免直接堆地壓料
- 可依物料全長配置多個支撐點，並控制各支點荷重與允許撓度
- 靠牆單面或廠房中央雙面配置，且能保留相符的搬運通道與安全距離
應先比較其他方案的情況
- 貨物皆為標準棧板且需要逐板直接存取，可評估選擇式重量型物料架
- 以人工揀取的中小型零組件為主，可評估中量型物料架或專用料盒系統
- 長料本身強度不足、支撐跨度過大容易永久變形，應先確認包裝、墊材與支點設計
- 使用一般堆高機搬運超長貨物但無足夠轉彎通道，應先比較側叉車、多向車或天車方案
- 戶外、沿海或腐蝕性環境，須先確認表面處理、排水、風載與基礎條件
Key Features
懸臂式貨架的核心設計
從開放存取面、支撐點配置到單雙面架體，所有結構都圍繞長型物料的穩定承托與搬運。
層距與臂長按需配置
懸臂高度可依材料外徑與堆疊厚度規劃，臂長則須覆蓋貨物重心並保留端部擋塊空間。
多支點分散承托
依物料全長、重量分布與抗彎能力決定立柱間距，避免支點過少造成材料或懸臂過度變形。
單面與雙面配置
單面式適合靠牆，雙面式可由兩側存取；選型須同時比較底座、背拉、通道與空間利用方式。
Specifications

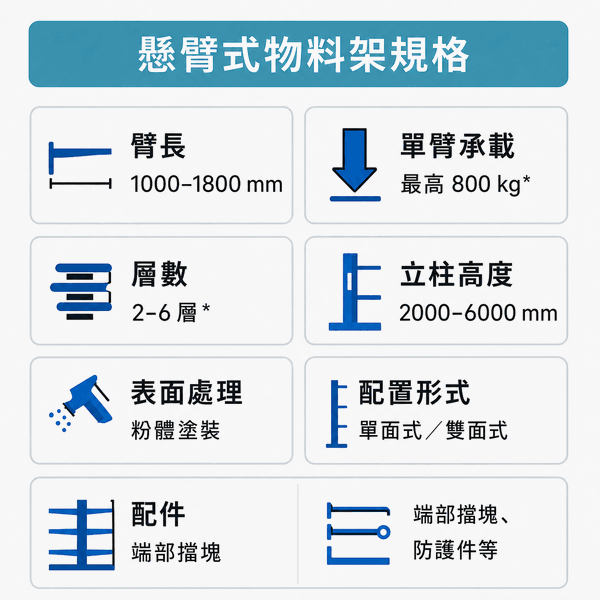

產品規格與組成架構
下列數值僅供前期評估。正式臂長、荷重、層數、支撐點與架體配置須依貨物、搬運設備、現場及結構計算確認。
| 規格項目 | 參考範圍或說明 |
|---|---|
| 懸臂長度 | 圖解參考 1000–1800 mm 須依貨物寬度、重心、端部擋塊及搬運淨距核定，並非所有荷重都能使用相同臂長 |
| 單臂承載 | 圖解參考最高 800 kg 正式值須依臂長、型材、連接、立柱間距、偏心力矩與整體配置計算 |
| 架體層數 | 圖解參考 2–6 層 層數與層距須配合物料高度、單層荷重、搬運設備與建築淨高 |
| 立柱高度 | 圖解參考 2000–6000 mm 須同步確認架體穩定、背拉、地坪、消防設備及搬運設備可達高度 |
| 配置形式 | 單面式／雙面式 依靠牆或中央配置、兩側存取需求、底座形式與通道寬度決定 |
| 表面處理與配件 | 粉體塗裝、端部擋塊與防護件 戶外或特殊環境須另確認防蝕、排水、風載及維護條件 |
| 基礎價格參考 | 約 NT$30,000–45,000／座 以高強度重型規格作前期估算；架高、懸臂數量、臂長、單雙面配置與荷重均會影響正式價格 |
直立柱 Upright Column
提供懸臂掛載與高度調整位置，柱型與截面須承受各層荷重、彎矩及架體側向作用。
抗傾覆底座 Base
向存取面延伸並固定於地坪，底座長度、底板與錨栓須配合懸臂偏心荷重設計。
懸臂托架 Cantilever Arm
直接承托長型物料，可依層距調整位置；臂長、型材與連接方式決定單臂設計能力。
端部擋塊 End Stop
配置於懸臂前端，用於限制圓管或易滾動物料向外位移，形式須配合貨物截面。
背拉桿與連接件 Bracing
連結相鄰立柱並維持架體間距與側向穩定，數量及位置依架高、柱距與整體配置設計。
Applications
適用產業與作業場景
適用產業的共同條件，是需要存放超出一般棧板尺寸的長型、板狀或不規則物料，並依規格分層管理。
鋼鐵與金屬加工
用於鋼管、型鋼、不鏽鋼材、銅條及其他長型金屬材料的分類存放。
木材與板材加工
依木料、合板、人造板或長條建材的尺寸與抗彎能力配置多點承托。
水電與管路材料
適合 PVC 管、鋁管、不鏽鋼管及管路配件的長度分區與批量管理。
鋁擠型與建築型材
為不同截面與長度的型材提供連續存取面，減少前柱造成的搬運干涉。
機械製造與組裝
存放長軸、桿件、導軌、框架及其他需依工序備料的不規則長件。
家具與大型物件
可依大型板件、框材或不規則物件評估跨樑、墊材及專用承托方式。
-
01
建立長料規格與重量清單
整理各物料長寬高、單件與單捆重量、最大堆疊量、重心位置、截面及允許撓度。
-
02
計算支撐點與立柱間距
依物料全長與抗彎能力決定需要幾個承托點，避免只以總重量平均分配而忽略材料變形。
-
03
選擇單面或雙面配置
盤點牆面、柱位、消防、作業面與主要物流方向，確認靠牆單面或中央雙面較適合。
-
04
核對搬運設備與通道
確認堆高機、側叉車、多向車或天車的載貨尺寸、轉彎、揚高、吊運路徑及操作淨距。
-
05
確認地坪、防護與環境
檢查地坪承載與平整度、錨栓條件、端部擋塊、防撞區域，以及戶外或腐蝕環境的表面處理需求。
FAQ
懸臂式物料架常見問題
整理採購、廠務與倉儲人員在規劃長料儲存前最常確認的承載、支撐與搬運問題。
懸臂式物料架和一般重量型物料架有什麼差別？
一般重量型物料架以框架與橫樑承托標準棧板，正面會有立柱分隔；懸臂式物料架沒有前柱，長料可橫跨多個支撐點存放，更適合管材、型材、板材與不規則長件。
單臂最高 800 kg 代表每一層都能放相同重量嗎？
不代表。圖解的 800 kg 是前期參考，正式承載會受到臂長、型材、立柱間距、貨物分布、支撐點數、架體高度及單雙面荷重組合影響，須依完整配置計算。
六公尺長的材料需要幾組立柱支撐？
不能只依長度給固定答案。須同時確認材料截面、重量、彈性、包裝方式與允許撓度，再決定支撐點數及間距；剛性較低的長料通常需要更密的支撐點。
單面式與雙面式懸臂架如何選擇？
單面式適合靠牆並由一側存取；雙面式適合廠房中央，可從兩側作業。除空間利用外，還要比較底座、背拉、兩側荷重、通道及搬運設備的操作方向。
可以用一般堆高機存取長料嗎？
需依長料寬度與轉彎半徑判斷。一般堆高機載運長料時可能需要較寬通道；側叉車、多向車或天車在部分場地更合適，但仍須依實際設備與廠房條件評估。
懸臂架可以存放較短或板狀物料嗎？
可以依貨物評估增加跨樑、墊材、層板或專用承托件，但附加構件會改變荷重傳遞與操作方式，不能未經確認直接鋪設使用。
懸臂式物料架每座約 NT$30,000 至 45,000 包含施工嗎？
此區間是高強度重型規格的基礎價格參考，不包含運輸、安裝、地坪調整、消防配合、防撞護腳、戶外防蝕或其他客製配件。正式價格需依架高、懸臂長度與數量、單雙面配置、荷重及現場條件報價。
